电梯监控系统无线网桥安装及相关注意事项！

电梯视频监控传输可分为有线和无线。专业电梯随行电缆用于有线传输，一般随行电缆使用时损耗严重，使用寿命在半年至一年之间。高层电梯电缆对抗拉强度和电气参数要求较高，防止电缆负载自重时抗拉变形，干扰视频信号信号噪比衰减。更换新的随行电缆施工困难，施工周期长，成本也较高。另一种是无线传输。无线传输采用点对点的方式。发射点安装在轿厢上，接收点安装在电梯井端部。电梯轿厢运动时，数据可以自由传输。无线传输设备安装简单，使用寿命至少3年，带宽完全符合高清监控视频传输。

一、如何部署？

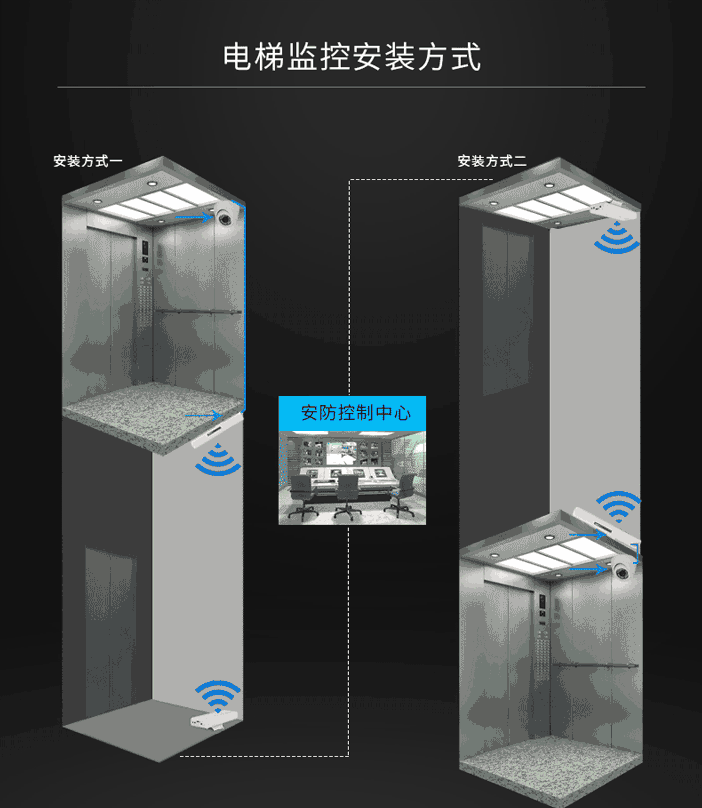

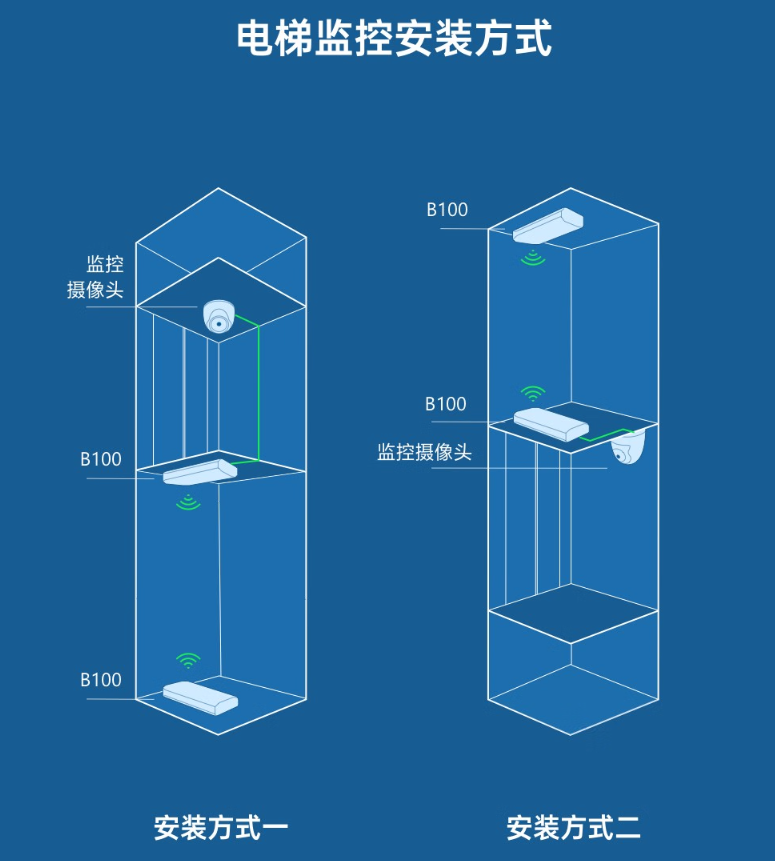

电梯监控视频无线传输有两种安装方式。顶置式和底置式。顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。

二、如何设置网桥？
轿厢端的网桥应设置为客户端(Station)模式，在这种模式下，网桥相当于一张网卡。将网络摄像头的视频数据从电信号转换为无线信号。
电梯井端部的网桥设置为AP模式，通过网线直接将接收到的无线信号转换为有线信号，传输到NVR。
总而言之，靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。在安装电梯井之前，需要提前匹配网桥。

三、设置AP模式。
网桥默认工作在AP模式下。电脑需要直接连接到网桥，并手动为网卡设置固定IP。一般来说，网桥的默认管理地址是192.168.2.1，所以我们可以在同一网段为计算机配置IP，如192.168.2.20。设置AP端网桥的SSID和密码后，写下参数并保存。

四、设置客户端模式。
进入管理界面后，选择客户端模式，扫描上级无线信号，选择AP端网桥SSID，输入相同密码。点击下一步，将网桥的管理地址改为不同于AP端和电脑网卡的IP，除192.168.2.1和192.168.2.2.2.20外，还可以使用同一网段，如192.168.2.30。

五、联通性测试。
为保证网桥配对成功，需要在安装到电梯井前进行联通性测试，步骤如下:
计算机连接客户端网桥；键盘按win+R，输入cmd，然后回车，运行cmd程序；输入ping192.168.2.1(AP端网桥地址)。ping通则表明网桥配对成功，可直接安装在电梯井内；如果ping不通则表明网桥配对不成功，需要进一步检查设置是否正确。

六、安装布线及调试。

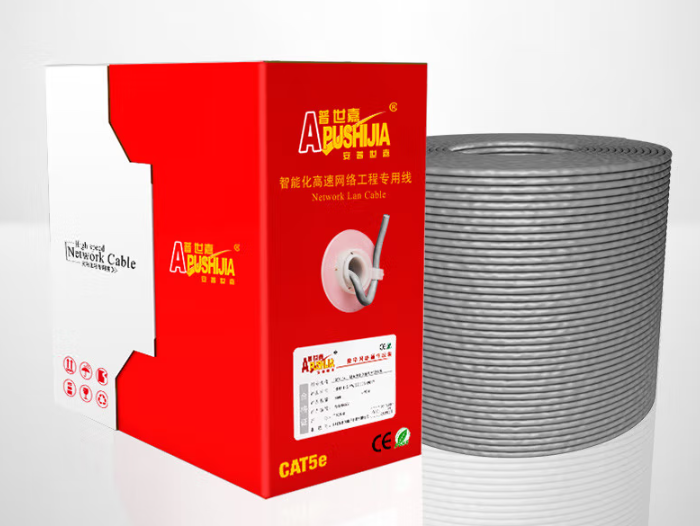

接线相对简单，只需完成摄像机与轿厢网桥、电梯井网桥与NVR的连接和供电即可。由于涉及到POE供电，强烈建议使用超五类(Cat5e)规格的网线。电梯井内一般没有强烈的干扰信号。如果有干扰，可以通过调整信道来避免干扰。直接选择5G网桥传输也越来越成为主流。

安装方法

黑色机壳连接机房端的交换机或NVR，白色连接摄像机端的IPC，电梯内的监控视频数据通过网桥传输到监控中心，广告屏和电梯物联网数据可以同时传输。

由于网桥是通过无线传输的，为了保证传输质量，有必要尽量避免环境因素的干扰。安装时，尽量确保网桥对面安装，避免网桥中间的遮蔽物，安装位置尽量不要靠近墙角，避免多直径反射干扰信号。

当机房端在井道顶部时

1、摄像机端安装在轿厢上部，正面朝上，使用扎带固定在轿厢上。

2、机房端安装在井道的顶部端，正面朝下，使用吸顶方式进行固定，
